Demontage (6) Demontieren Sie nun die Einzelteile eines
nach dem anderen. Machen Sie sie mit einem Putzlappen und eventuell ein wenig Petroleum
gründlich sauber und legen Sie sie in der richtigen Reihenfolge nebeneinander. Drücken

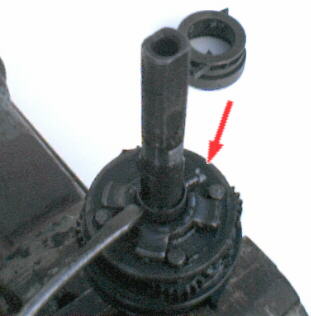

Sie den Schubklotz (K526) mit einem Schraubenzieher aus dem Schlitz in der Achse (siehe
Foto). Ziehen Sie auch die vier Planetenradachsen (K510) aus dem Planetenradträger ,
sodass die Planetenräder (K16) freikommen.
Nur die 2 x 2 Sperrklinken (K512 und vor allem K513) in
Hohlrad (K511A) und Planetenradträger lassen Sie lieber wo sie sind; die Montage dieser
Klinken hat so ihre Tücken. Machen Sie sie vorsichtig sauber (achten Sie auf die fast
unsichtbaren Federn, die die Klinken nach außen drücken), sodass sie auf ihren Achsen
frei drehbar sind.
Wenn Sie alles demontiert haben, prüfen Sie die Einzelteile
auf Beschädigungen. Auf der nächsten Seite lesen Sie, auf welche Teile Sie dabei
besonders achten müssen.
